标准溢流阀配管式本体
TRV-04
产品外观

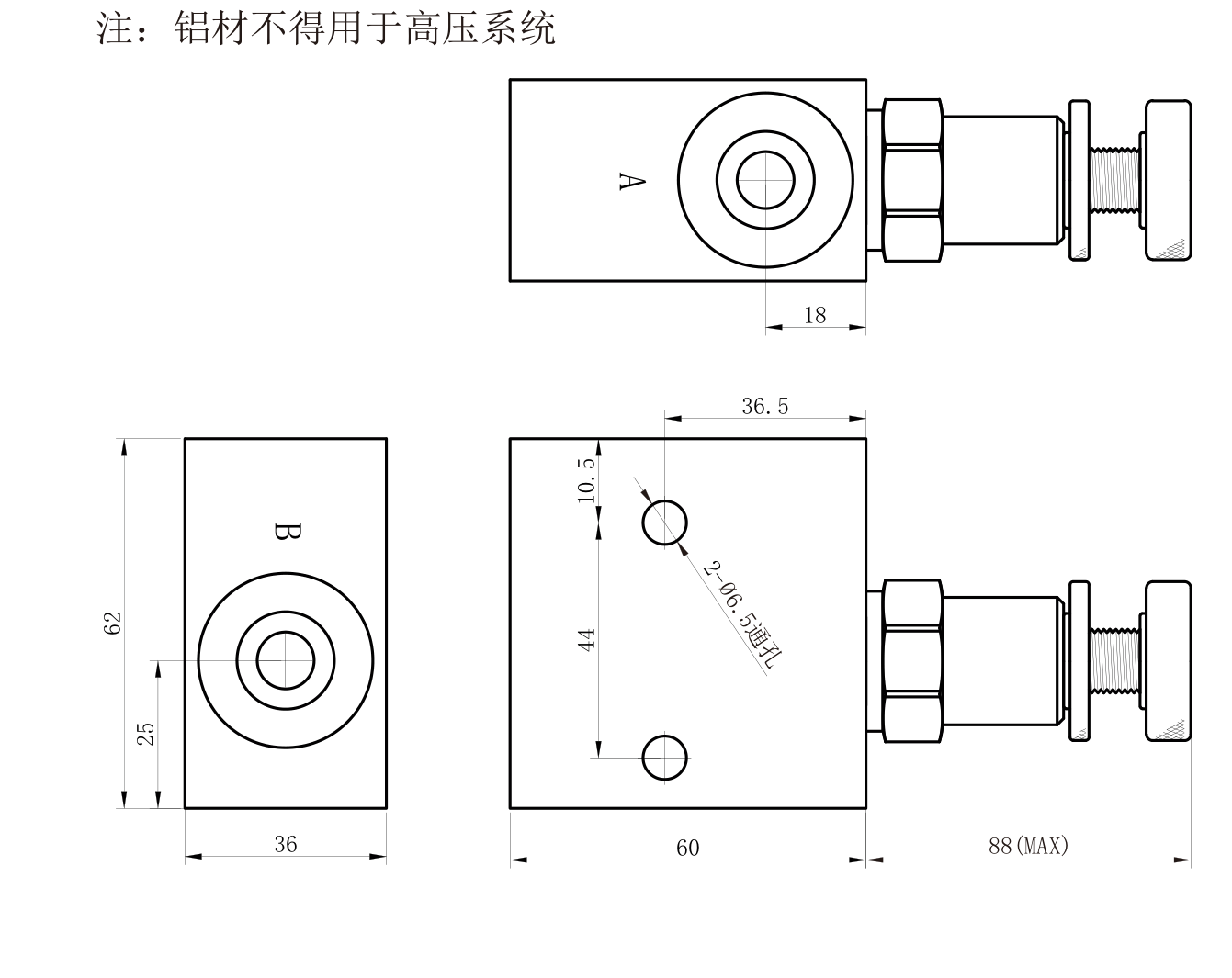

安装尺寸
油路图
标准溢流阀配管式本体
TRV系列
TRV-04
插式阀体系列
额定流量
50L/MIN
产品特点
•
最大流量50L/MIN;多压力等级可选;铝材不得用于高压系统
工作原理
通过调节方式设定溢流压力,实现配管式回路的压力控制与泄压。
型号编码配置
完整型号
TRV-04-S-S-P-A
已核对有效
复制
1
S
=
无
2
S
=
钢材
3
P
=
PT 1/2
4
A
=
内六角
5
(默认)
=
省略:不处理
1
压力等级
S: 无
L: 15-105bar
M: 15-210bar
2
材料
S: 钢材
A: 铝合金
3
螺纹牙型
P: PT 1/2
G: G 1/2
4
调节方式
A: 内六角
B: 手把式
C: 无
5
表面处理
(默认): 省略:不处理
N: 镀镍
B: 发黑
D: 电白
匹配 4 个变体编码
TRV-04-S-S-P-A
TRV-04-S-S-P-A-N
TRV-04-S-S-P-A-B
TRV-04-S-S-P-A-D
技术参数
图纸与规格
基本参数
额定流量
50L/MIN
压力与流量
最大流量
50L/MIN
工作条件
控制方式
溢流阀配管式本体;压力等级、材料、螺纹牙型、调节方式与表面处理可选
