流量控制阀
SDF-G06

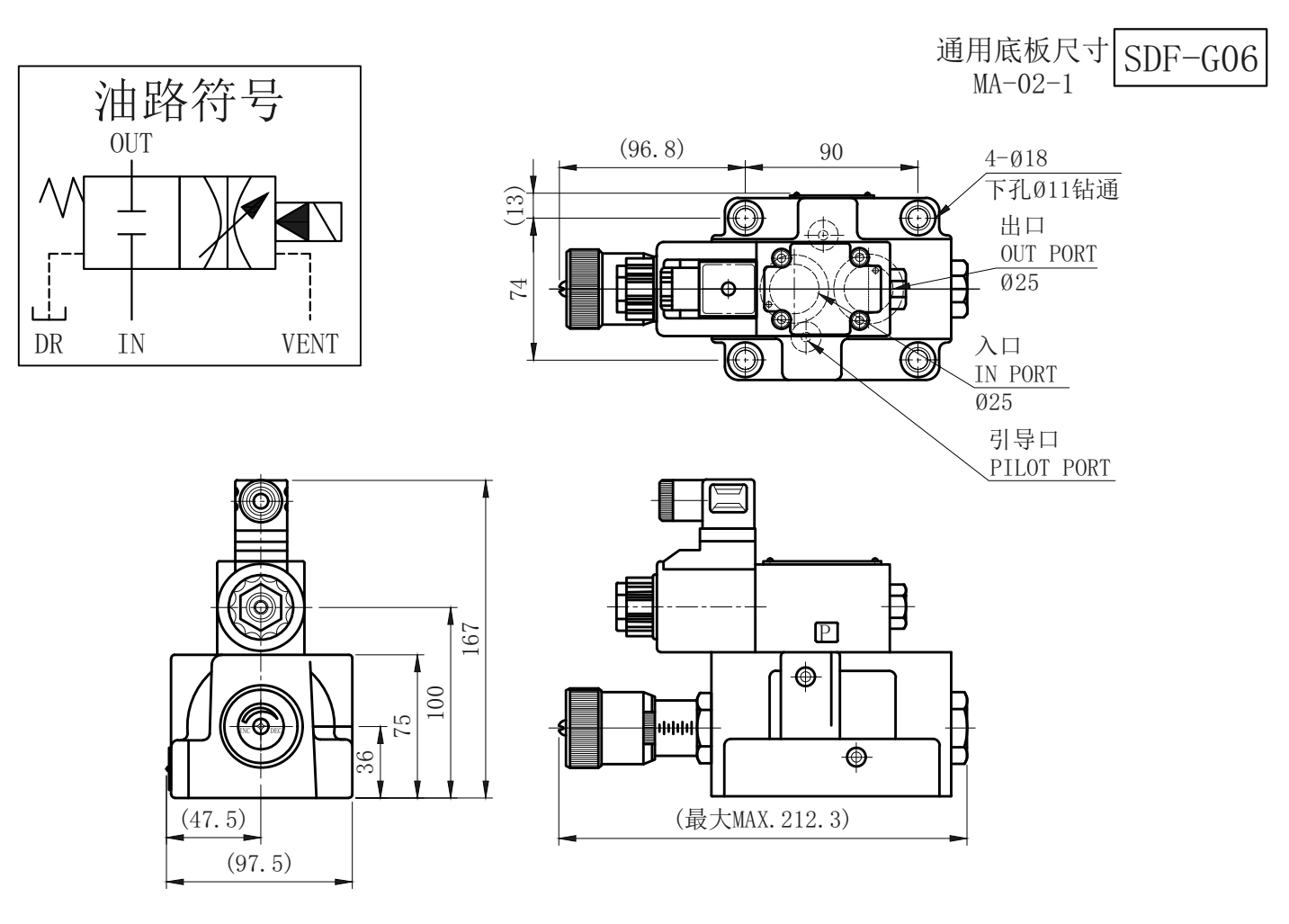

安装尺寸
油路图
流量控制阀
SF/SDF系列
SDF-G06
板阀
最大压力
250bar
产品特点
•
电磁控制单向节流阀;板式安装;通过电磁滑阀动作实现多段流速切换及压力追踪控制
型号编码配置
完整型号
SDF-G06
已核对有效
复制
1
(默认)
=
内部引导
2
(默认)
=
内部泄油
3
(默认)
=
标准型
1
引导方式
(默认): 内部引导
E: 外部引导
2
泄油方式
(默认): 内部泄油
T: 外部泄油
3
压力追踪
(默认): 标准型
V: 压力追踪
匹配 8 个变体编码
SDF-G06
5.6kg kg
SDF-G06-V
5.6kg kg
SDF-G06-T
5.6kg kg
SDF-G06-T-V
5.6kg kg
SDF-G06-E
5.6kg kg
SDF-G06-E-V
5.6kg kg
SDF-G06-E-T
5.6kg kg
SDF-G06-E-T-V
5.6kg kg
技术参数
图纸与规格
交叉参考
基本参数
最大压力
250bar
重量
5.6kg
压力与流量
压力范围
源目录未提供(节流阀不设主调压范围)
最大流量
120L/min
工作条件
控制方式
电磁流量控制
溢流阀参数
max_pressure
250bar
pressure_range
源目录未提供
max_flow
120L/min
weight
5.6kg
油口尺寸
06=3/4英寸
valve_types
电磁控制单向节流阀
pilot_design
02-2B2
mounting_screws
2-M10*45L
base_plate
MA-02-1
