压力控制阀
RCG-03

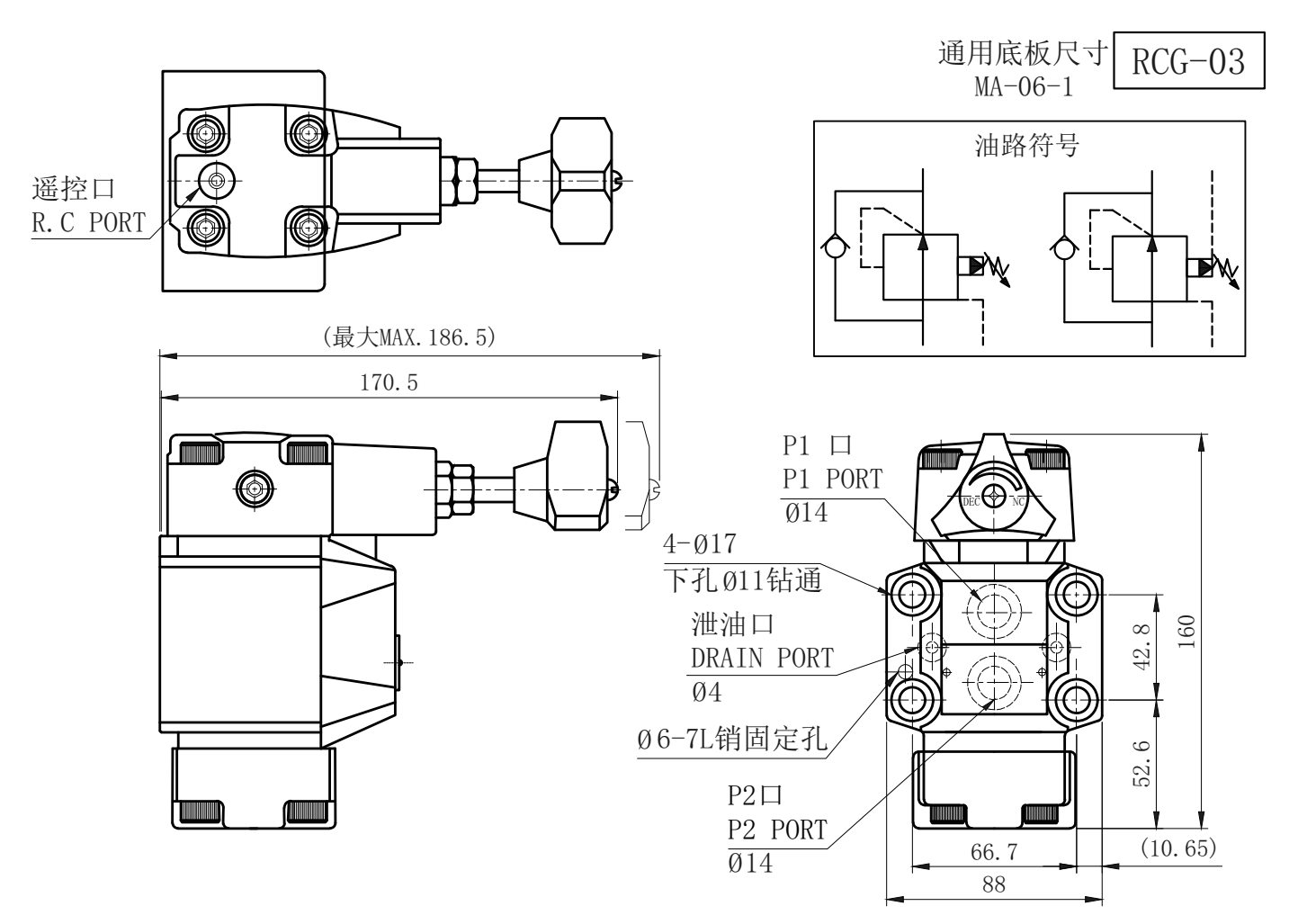

安装尺寸
油路图
压力控制阀
RCG系列
RCG-03
板阀
最大压力
250bar
产品特点
•
单向减压阀;板式安装;用于减小主回路分支回路压力并允许油液单向反向逆流
型号编码配置
完整型号
RCG-03-B
已核对有效
复制
1
B
=
调压范围7-70bar
2
(默认)
=
标准型
1
调压范围
B: 调压范围7-70bar
C: 调压范围7-140bar
H: 调压范围7-210bar
2
设计与型式
(默认): 标准型
32: T型推环直结式
匹配 2 个变体编码
RCG-03-B
5.5kg kg
RCG-03-B-32
5.5kg kg
技术参数
图纸与规格
交叉参考
基本参数
最大压力
250bar
重量
5.5kg
压力与流量
压力范围
B:7-70bar;C:7-140bar;H:7-210bar
最大流量
50L/min
工作条件
控制方式
压力控制
溢流阀参数
max_pressure
250bar
pressure_range
B:7-70bar;C:7-140bar;H:7-210bar
max_flow
50L/min
weight
5.5kg
油口尺寸
03=3/8英寸
valve_types
无=标准型;32=T型推环直结式
调节方式
B=7-70bar;C=7-140bar;H=7-210bar
mounting_screws
4-M10*70L
base_plate
MA-06-1
