叠加单向阀
MCV-02

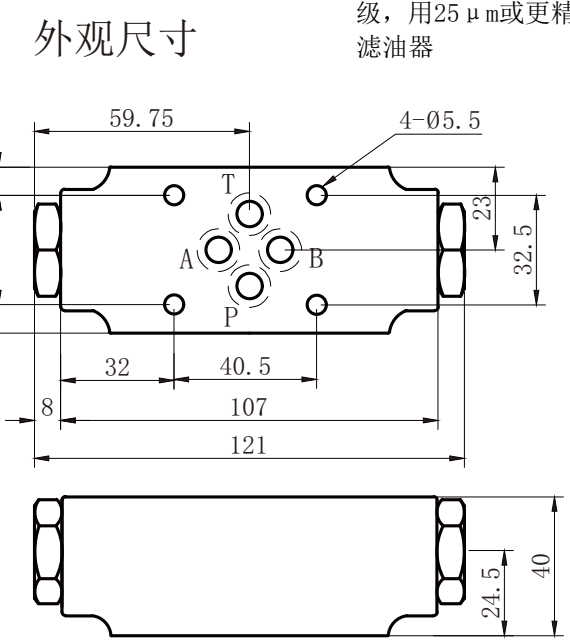

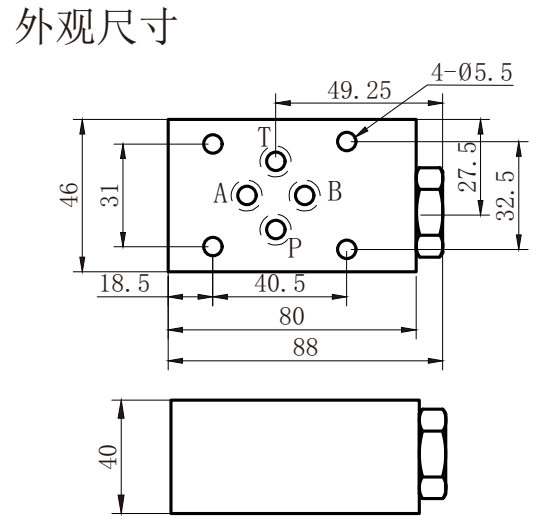

安装尺寸
油路图
叠加单向阀
MCV系
MCV-02
叠加阀
最大压力
250bar
额定流量
40L/min
产品特点
•
叠加式单向阀;正常工作粘度15-400mm²/s,推荐使用ISO VG32或VG46油液,连续工作温度-15到+70℃,清洁度NAS 1638-12级
型号编码配置
完整型号
MCV-02-AA*
已核对有效
复制
1
A
=
开启压力 0.4 Bar
2
A
=
A油口单向控制
3
*
=
内部代码(目录以星号表示,未列出其他可选值)
1
开启压力
A: 开启压力 0.4 Bar
C: 开启压力 3.5 Bar
2
油路动作
A: A油口单向控制
B: B油口单向控制
P: P油口单向控制
W: A, B双头单向控制
3
内部代码
*: 内部代码(目录以星号表示,未列出其他可选值)
匹配 1 个变体编码
MCV-02-AA*
技术参数
图纸与规格
基本参数
最大压力
250bar
额定流量
40L/min
压力与流量
额定压力
250bar
最大流量
40L/min
工作条件
工作温度
-20℃~70℃
过滤精度
25μm或更精密
工作介质
矿物油,磷酸酯液或多醇脂液,水乙二醇
粘度范围
15~400mm²/s
控制方式
叠加单向控制
叠加阀参数
rated_pressure
250bar
rated_flow
40L/min
control_port
叠加单向控制
working_temp
-20℃~70℃
medium
矿物油,磷酸酯液或多醇脂液,水乙二醇
viscosity
15~400mm²/s
板式阀参数
max_pressure
250bar
max_flow
40L/min
control_type
叠加单向控制
working_temp
-20℃~70℃
filtration
25μm或更精密
viscosity
15~400mm²/s
medium
矿物油,磷酸酯液或多醇脂液,水乙二醇
