螺纹插装阀 CSV-04-22W（CSV-04-22W）

崴盛液压 螺纹插装阀 CSV-04-22W，最大压力 280bar、额定流量 60L/min、最大流量 60、阀孔 VC10-2、六角尺寸 28.5mm。断电时，CSV-04-22W用作单向阀，允许油液从①流向②，同时截止油液从②流向①。通电后，阀芯提升，从而打开从②流向①的油液通道。此模式允许双向流动。

工作原理

断电时，CSV-04-22W用作单向阀，允许油液从①流向②，同时截止油液从②流向①。通电后，阀芯提升，从而打开从②流向①的油液通道。此模式允许双向流动。

技术参数

最大压力280bar
额定流量60L/min
最大流量60
阀孔VC10-2
六角尺寸28.5mm
安装扭矩44-56Nm
内泄漏0.15cc/min
工作温度丁腈橡胶-30℃到+100℃，氟橡胶-20℃到+150℃
过滤精度≤25MICRONS
工作介质矿物油或具有润滑作用的合成油，清洁度NAS 1638-9级以内
粘度范围10.8-420cSt

产品特点

CSV-04-22W 对标 Sun / 海德福斯 通用型号（国产替代）

崴盛 CSV-04-22W 对标 Sun（太阳）/ 海德福斯（HydraForce）通用型号：SV10-22。 阀孔通径、安装尺寸与性能对应，可作为 SV10-22 的国产替代选用。

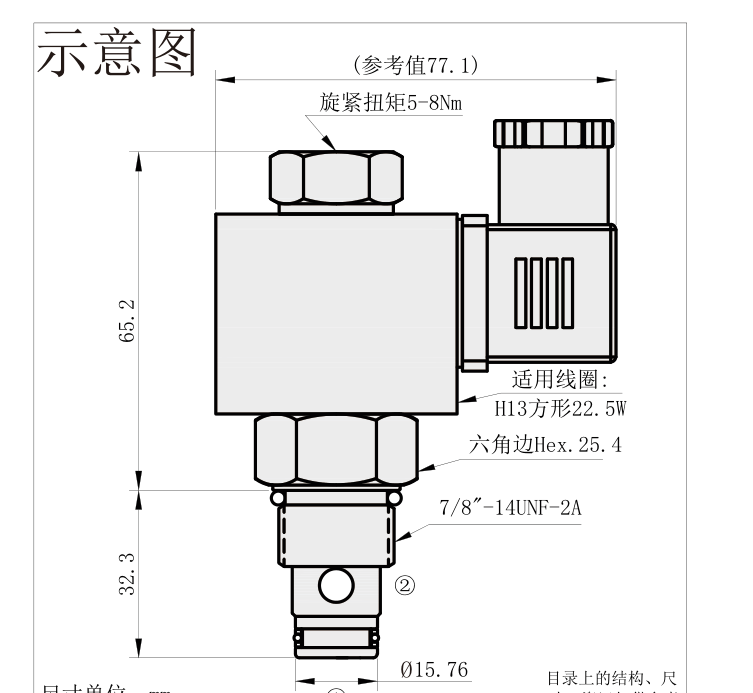

CSV-04-22W 产品外观
插式电磁阀CSV系列

CSV-04-22W

螺纹插装阀

最大压力

280bar

额定流量

60L/min

阀孔

VC10-2

安装扭矩

44-56Nm

产品特点

  • •双向流动模式
  • •高效湿式衔铁结构
  • •适用行业通用阀孔

工作原理

断电时，CSV-04-22W用作单向阀，允许油液从①流向②，同时截止油液从②流向①。通电后，阀芯提升，从而打开从②流向①的油液通道。此模式允许双向流动。

型号编码配置

完整型号

CSV-04-22W-G

已核对有效
1G=接线盒

匹配 1 个变体编码

CSV-04-22W-G

型号说明（来自产品目录）

1调整方式
位编码含义说明
11调整方式N=标准型；G=接线盒；P=引线；V=氟橡胶

完整型号格式: CSV-04-22W-N

基本参数

最大压力
280bar
额定流量
60L/min
阀孔
VC10-2
安装扭矩
44-56Nm
内泄漏
0.15cc/min

压力与流量

最大流量
60

安装与尺寸

六角尺寸
28.5mm

工作条件

工作温度
丁腈橡胶-30℃到+100℃，氟橡胶-20℃到+150℃
过滤精度
≤25MICRONS
工作介质
矿物油或具有润滑作用的合成油，清洁度NAS 1638-9级以内
粘度范围
10.8-420cSt

电磁阀参数

normally_open_closed
常闭
deenergized_state
单向流通（①到②通，②到①截止）
energized_state
双向流通
flow_direction
单向（断电①到②）/ 双向（通电）
cutoff_direction
②到①
port_count
2
position_count
2
