螺纹插装阀 CSO-01-R（CSO-01-R）

崴盛液压 螺纹插装阀 CSO-01-R，最大压力 240bar、额定流量 2L/min、最大流量 2、阀孔 VC04-B3、安装扭矩 5.4-6.7Nm。油液从较高压力油口①或③流向油口②。该阀通常用来指引油液从双向液压马达的高压端流到压力释放液压制动器。其也可以用作负载传感信号阀。

工作原理

油液从较高压力油口①或③流向油口②。该阀通常用来指引油液从双向液压马达的高压端流到压力释放液压制动器。其也可以用作负载传感信号阀。

技术参数

最大压力240bar
额定流量2L/min
最大流量2
阀孔VC04-B3
安装扭矩5.4-6.7Nm
内泄漏0.1cc/min
工作温度丁腈橡胶-30℃到+100℃；氟橡胶-20℃到+150℃
过滤精度≤25MICRONS
工作介质矿物油或具有润滑作用的合成油，清洁度NAS 1638-9级以内
粘度范围10.8-420cSt

产品特点

CSO-01-R 对标 Sun / 海德福斯 通用型号（国产替代）

崴盛 CSO-01-R 对标 Sun（太阳）/ 海德福斯（HydraForce）通用型号：LS04-B30。 阀孔通径、安装尺寸与性能对应，可作为 LS04-B30 的国产替代选用。

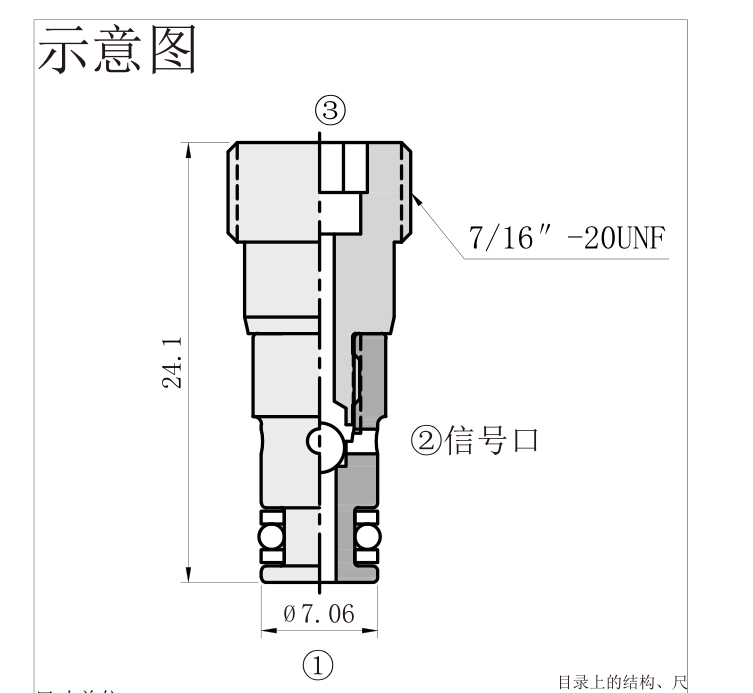

CSO-01-R 产品外观
梭阀CSO系列

CSO-01-R

螺纹插装阀

最大压力

240bar

额定流量

2L/min

阀孔

VC04-B3

安装扭矩

5.4-6.7Nm

产品特点

  • •适用行业通用阀孔
  • •对负载方向变化反应灵敏
  • •体积小。
  • •油，清洁度NAS 1638-9级以内

工作原理

油液从较高压力油口①或③流向油口②。该阀通常用来指引油液从双向液压马达的高压端流到压力释放液压制动器。其也可以用作负载传感信号阀。

型号编码配置

完整型号

CSO-01-R-E-N

已核对有效
1E=标准型2N=无特殊含义3(默认)=丁腈橡胶

匹配 2 个变体编码

CSO-01-R-E-N
CSO-01-R-E-NV

型号说明（来自产品目录）

1结构设计选项
—
2备用代号
—
3油封材质
位编码含义说明
11结构设计选项E=标准型
22备用代号N=无特殊含义
33油封材质空白=丁腈橡胶；V=氟橡胶

完整型号格式: CSO-01-R-E-N

基本参数

最大压力
240bar
额定流量
2L/min
阀孔
VC04-B3
安装扭矩
5.4-6.7Nm
内泄漏
0.1cc/min

压力与流量

最大流量
2

工作条件

工作温度
丁腈橡胶-30℃到+100℃；氟橡胶-20℃到+150℃
过滤精度
≤25MICRONS
工作介质
矿物油或具有润滑作用的合成油，清洁度NAS 1638-9级以内
粘度范围
10.8-420cSt
